A tetőszerkezet lejtésszögének meghatározásakor figyelembe kell venni az időjárási viszonyok mellett a tető méreteit, és az épület tervezett funkcióját. Alaphelyzetben a lejtési szög nem lehet kevesebb, mint 5°, hacsak nem alkalmazzuk például a speciális tömítést, illetve a kettős tetőfedést.

A tartóelemek minimális szélessége a lejtés irányában:

   * 40 mm fém tartógerenda esetén,

   * 50 mm fa tartógerenda esetén.

A tartóelemek (alátámasztások) közötti távolság függ:

   * a hullámpala törési határértékétől, az EN 494-es szabvány szerint,

   * az időjárás miatti terheléstől (szél, hó stb.),

   * a hullámpala hosszától és az átfedés mértékétől,

   * a tervezett biztonsági követelményektől.

Mindent figyelembe véve a maximális távolság nem lehet több 1380 mm-nél a tartógerendák között.

A hullámpalák átfedése 150 és 300 mm között választható meg az alábbi szempontok figyelembevételével:

   * a tető hajlásszöge (rövidebb átfedés kell a meredek tetőknél)

   * a tető hossza (nagyobb átfedésre van szükség hosszabb lejtésnél, tetőhossznál)

   * a helyi időjárási viszonyok.

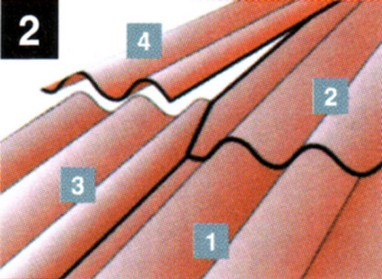

Mielőtt lefektetnénk a hullámpalákat, néhány sarkot szükséges félderékszögben (ferdén) levágni és úgy összeilleszteni, ahogy ezt a 2. és 3. ábra is mutatja.

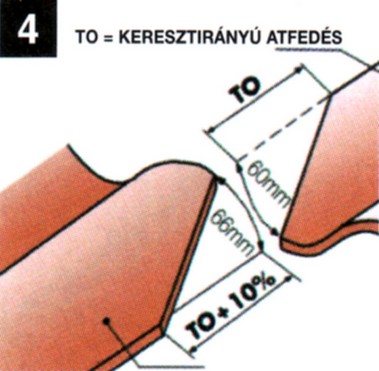

A ferde összeillesztés méretezése a 4. ábrán látható.

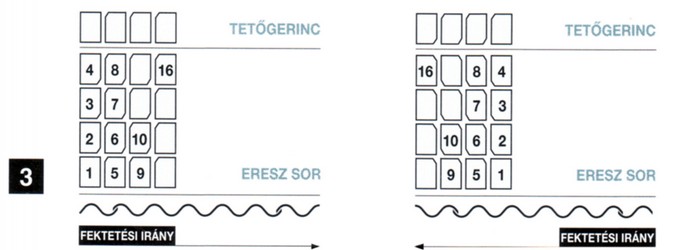

A 3. ábrán látszik, hogy a sarkok ferdén való illesztése függ a rétegzés, átfedés irányától, és a hullámpalák tetőn lévő helyzetétől.

Az EKOPALA típusú hullámpalákkal a tetőfedés kétféleképpen oldható meg:

   * eredeti teljes méretben szállított palával, a helyszínen beépítéskor elvégzett saroklevágásokkal és rögzítési lyuk kialakítással, felhasználva keresztirányú átfedés adta méretezési lehetőségeket.

   * A gyártó díjmentesen kialakítja a megfelelő tervek, méretezések alapján a teljes tetőszerkezetre a szükséges saroklevágásokat.

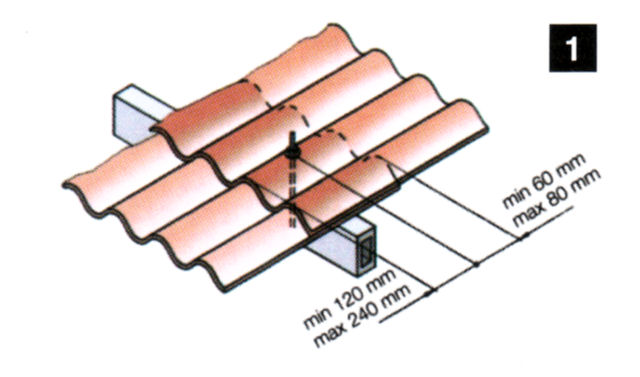

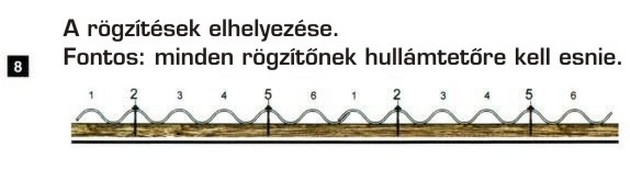

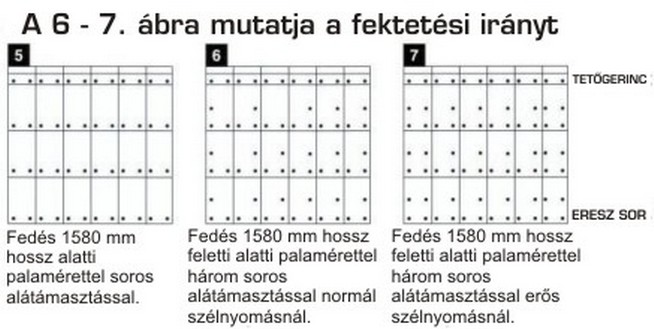

Minden palát az átfedéseknél két helyen rögzítünk, ennek módját és helyét az 1. ábra mutatja. A rögzítéseket a második és az ötödik hullámtetőn kell elhelyezni (lásd: 8. ábra). Az összes külső hullámpalát (az elsőt, az utolsót, az eresz sort) hosszában 3 alátámasztási ponton kell rögzíteni. Egy kiegészítő rögzítő sor elhelyezése szükséges még erősebb igénybevételkor (például erős szélterheléskor). A palák méreteit figyelembe véve az 5-6-7-8. ábra mutatja a rögzítők és alátámasztások számát, kiosztását.

Az összes EKOPALA terméken szerepel: a gyártási azonosító, az EN 494 szabvány jele, a C 1-X kategória, a gyártási dátum és az NT jelölés.
